Дробеметная машина барабанного типа Q3110 – это стационарная автоматизированная металлообрабатывающая установка цикличного действия ротационного типа, предназначенная для первичной очистки от ржавчины, краски, заусенцев и т.п. мелких металлических деталей (массой до 15 кг), загруженных россыпью.
Благодаря своей специальной конструкции дробеметная установка барабанного серии Q3110 обеспечивает всестороннюю дробеструйную обработку поверхностей, выдавая производительность среднего уровня. Изделие установлено на прочную массивную платформу. Одним из главных элементов сборки является рабочая камера с горизонтальной осью вращения. Одно из её преимуществ заключается в том, что камера полностью изготовлена из износостойкой стали без швов, в результате чего обеспечивается высокая прочность и недорогое техническое обслуживание. Полость запирается такой же прочной дверью, её фиксация выполняется на четыре точки. Ровное вращение барабана делает чистку деталей очень однородной. Крутящий момент обеспечивается мощным мотор-редуктором. Внешняя часть барабана имеет два замкнутых обода, которые создают некий аналог рельсов. Эти рельсы ставятся на колесные мосты по бокам опорной плиты, за счет чего создается поддержка камеры внизу и обеспечивается ее вращение. Колесо с крыльчаткой является вторым основным элементом сборки, оно выбрасывает абразив на детали, помещенные в камеру. Энергия электродвигателя в преобразуется кинетическую абразивную энергию путем вращения турбинного колеса. В конструкцию входит собственный пылесборник, поэтому место установки не ограничено наличием вентиляционных трубопроводов в цеху.
Дробеструйная установка барабанного серии Q3110 оснащается программируемым логическим контроллером. Так как цикл не является сложным, то в базовой комплектации интегрирован ПЛК с небольшим, но вполне достаточным набором функций для точного управления приводом. Предусмотрена автоматическая остановка вращения после окончания цикла.

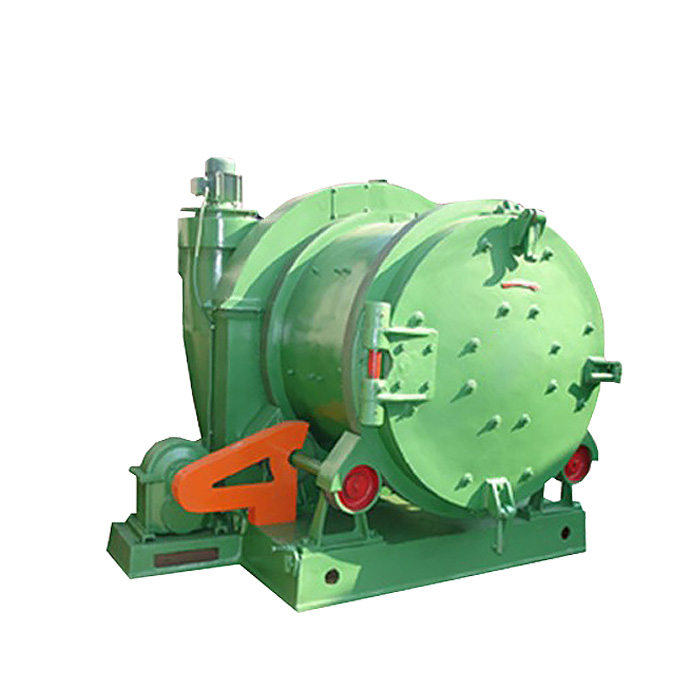

Фото дробеметной барабанной установки
