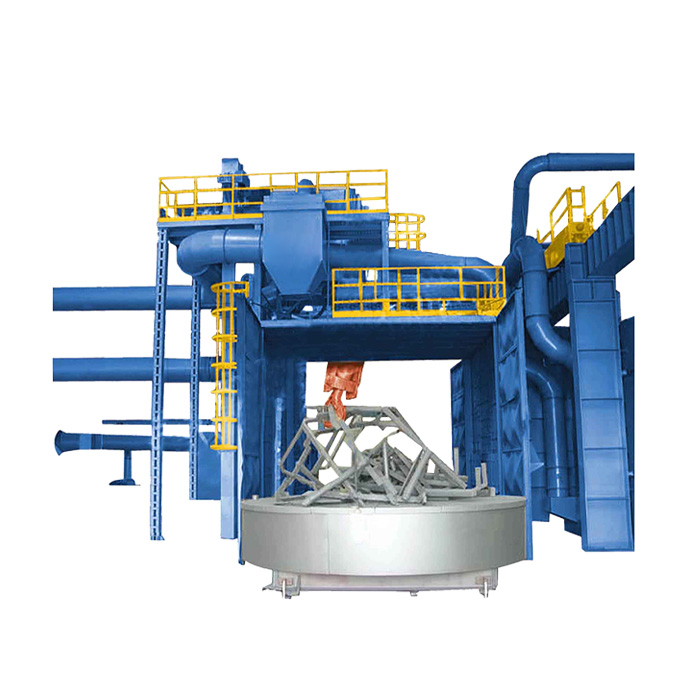

Дробеметная установка с вращающимся столом Q765C

Дробеметная установка с вращающимся столом Q765С – это стационарный крупногабаритный автоматический программируемый металлообрабатывающий комплекс оборудования цикличного действия, предназначенный для очистки деталей среднего и большого размера. После обработки изделие лишается налипшего песка и грязи, ржавчины, заусенец, окалины и т.п. Кроме того, устраняется внутреннее напряжение заготовки, улучшаются анти-усталостные характеристики, увеличивается адгезия к дальнейшей покраске и др.

Дробеструйная машина с ротационным столом серии Q765С имеет все необходимые сертификаты качества. Основной исполнительной системой является рабочая камера, изготовленная из прочной стали и усиленная/утолщенная в местах прямого соприкосновения с ударом струй. Взрывная турбина является ключевой частью дробеструйной машины. Двигатели приводят в движение лопастные колеса, чтобы вращать и выбрасывать абразив на металлическую поверхность с помощью центробежной силы. Турбина состоит из диска, крыльчатки, управляющих колец и взрывных лопастей. Обрабатываемая деталь вводится в полость камеры с помощью тележки на рельсовой основе. При этом сама платформа имеет вид поворотного стола, который вращается внутри камеры, подставляя геометрически сложную деталь под абразив всесторонне. Абразивное вещество после обработки подвергается сепарации, в ходе чего из нее удаляется мусор, и абразив отправляется снова на обработку.

Установка с ротационным столом для дробеметной обработки металла серии Q765С оснащается системой автоматического управления, куда входит программируемый логический контроллер и цветной сенсорный экран.



Характеристики

Грузоподъемность подъемника (т/ч) 40
Максимальный вес детали (кг) 5000
Максимальный размер обрабатываемой детали (мм) 2500×1300
Мощность (без системы пылеудаления) (кВт) 39.2
Потребление воздуха (м3/час) 13200
Производительность сепаратора (т/ч) 40
Расход абразива (кг/мин) 2×260
Габаритные размеры (мм) 9000 ×4200 ×9290
