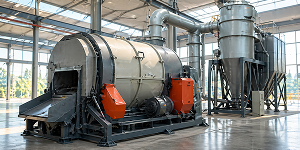

Барабанные дробеметные установки предназначены для обработки деталей из черных и цветных металлов. Установки применяются в литейной, машиностроительной, станкостроительной и трубопрокатной промышленности для изготовления металлических изделий, на ремонтных заводах для восстановления поверхности деталей. С помощью барабанных дробеметных установок выполняют наружную обработку деталей, имеющих плоские, цилиндрические или криволинейные поверхности. В качестве рабочего инструмента в аппаратах используется металлическая дробь разного диаметра.
Для чего нужен барабанный дробемет?
Барабанно дробеметные установки применяются при изготовлении и ремонте деталей из черных и цветных металлов. С поверхности помещенных внутрь барабана деталей под воздействием абразивов удаляется ржавчина, окалина, остатки формовочной смеси, небольшие неровности, заусенцы, следы жира и масла. При этом под воздействием многочисленных ударов стальных шариков наружный слой металла на поверхности деталей уплотняется, становится тверже. Обработанная деталь готова к покраске или ремонту, к чистой металлической поверхности хорошо липнет краска, напыление или сварка.
Конструкция барабанного дробемета
Барабанные дробеметы состоят из следующих узлов:
- Основа установки — массивная металлическая рама из прочного стального профиля. Рама обеспечивает устойчивость установки, отсутствие вибраций при работе механизмов.
- Рабочая камера цилиндрической формы. В нее загружаются обрабатываемые детали. Стенки камеры защищены от повреждений армированной резиной или вставками из ударопрочной стали. Камера закрывается дверцей с резиновыми уплотнителями.
- Двигатель вращения камеры.
- Емкость с абразивным материалом. В качестве абразива применяются стальные или чугунные шарики диаметром от 0,2 до 1 мм, или мелко нарубленная проволока.
- Система забрасывания абразива в рабочую камеру. Заброс дроби осуществляется высокооборотистой крыльчаткой.
- Конвейер подачи заготовок в рабочую камеру. Для загрузки деталей используется специальный ковш.
- Механизм очистки абразивов от налипших частиц пыли, ржавчины или остатков краски.
- Пылесборник для сбора и удаления отходов.
- Механизм для выгрузки деталей из рабочей камеры.
- Блок управления установкой. Аппараты могут комплектоваться разными блоками управления. Самый простой блок может только включить или выключить установку, самый сложный обеспечивает удаленный контроль установкой в режиме реального времени. Заказав аппарат, оснащенный компьютерным управлением владелец всегда будет знать степень очистки загруженных в барабан деталей, оставшийся ресурс заменяемых элементов защиты камеры, количество оставшегося абразивного материала.
Принцип работы установки
Принцип работы барабанных дробеметных установок достаточно прост. Детали загружают в барабан, камеру закрывают герметичной крышкой. Электрический двигатель начинает вращать барабан камеры, перемещая заложенные внутрь детали. Одновременно с началом вращения рабочей камеры колесо с крыльчаткой закидывает с большой скоростью в нее абразивный материал. Попадая на обрабатываемые детали, стальная дробь снимает с них краску, ржавчину, окалину, оставшуюся формовочную смесь и частицы жира. Вращение барабана рабочей камеры обеспечивает переворачивание деталей и обработку их со всех сторон. Блок управления установкой автоматически останавливает аппарат после окончания цикла очистки.
Обзор моделей барабанных дробеметных установок
Q3110
Дробеметная машина барабанного типа Q3110 — самый маленький аппарат в линейке. Установка оборудована барабаном диаметром 1000 мм длиной 800 мм. В нее можно помещать для очистки и обработки детали длиной до 400 мм и весом до 15 кг. За час аппарат способен очистить от старой краски и ржавчины до 1300 кг деталей. Очистка проводится дробью диаметром от 0,8 до 1.2 мм. Машина может комплектоваться циклонным или рукавным пылесборником. Для вращения барабана применяется двигатель мощностью 8,6 кВт. Габаритные размеры установки составляют 2078*2458*1861 мм.
Q3113B
Дробеметная машина барабанного типа Q3113B — самый мощный аппарат в линейке. За час в машине можно очистить до 3500 кг деталей. В качестве абразивного материала установка использует стальную или чугунную дробь диаметром от 0,8 до 1,2 мм. Установка оснащена барабаном диаметром 1300 мм длиной 1200 мм. В нее можно загружать детали весом 50 кг длиной до 1100 мм. За один цикл работы установка способна отчистить от грязи и окалины до 700 кг металлоизделий. Для вращения барабана применяется электрический двигатель мощностью 17 киловатт. Габаритные размеры установки составляют 2550*2341*2250 мм. Вес аппарата 6325 кг.
Q3210
Дробеметная установка барабанного типа Q3210 представляет собой целый комплекс для скоростной очистки деталей от загрязнений. Аппарат оснащен транспортером для переворачивания деталей в рабочей камере. На ленту транспортера можно загружать детали весом до 30 кг. Всего же одновременно аппарат может обрабатывать до 600 кг металлических заготовок длиной до 1000 мм. За час дробеметная установка может очистить до 2500 кг деталей. Особенность аппарата — замкнутый цикл использования металлической дроби. После использования дробь продувается, очищается от пыли и загрязнений и поступает в бункер для повторного использования. По желанию заказчика аппарат может быть оснащен компьютерным модулем с цветным экраном. Умная программа в режиме реального времени может показать состояние очищаемых деталей, количество оставшегося абразива, степень износа поверхностей рабочей камеры, предупредить о плановом техническом обслуживании, чистоте пылевых фильтров и температуре узлов аппарата.
Q326
Дробеметная установка барабанного типа с ленточным транспортером Q326 разработана американской компанией Pangborn. Установка может комплектоваться различными блоками и узлами. В базовой комплектации она оснащена рабочей камерой, шнековым конвейером, устройством подачи деталей и дробеструйным аппаратом. Дополнительно к базовой комплектации установка может быть оснащена вибрационным, резиновым или металлическим конвейером, гидравлическим загрузчиком деталей, магнитным сепаратором очистки дроби, разгрузочным конвейером и пылесборником. В зависимости от комплектации установка может управляться в ручном режиме, с сенсорного экрана или системой удаленного доступа. По желанию заказчика аппарат может быть укомплектован камерой увеличенного объема, и системой автоматической загрузки и выгрузки деталей в рабочую камеру. В базовой комплектации установка оснащается рабочим барабаном диаметром 600 мм. За час аппарат способен очистить от грязи и ржавчины от 600 до 1200 кг деталей. Вращение барабану придает двигатель мощностью 12,6 кВт. Габаритные размеры установки составляют 3200*1520*3500 мм, вес аппарата 1500 кг.
DRQ3210
Дробеметная установка барабанного типа с автоматической загрузкой DRQ3210 представляет собой автоматический комплекс для очистки металлических деталей от загрязнения. Уже в базовой комплектации установка оборудована гидравлическим загрузчиком деталей в рабочую камеру и разгрузочным конвейером. По желанию заказчика аппарат может быть дооснащен погрузочно-разгрузочными механизмами, позволяющими полностью автоматизировать процесс очистки деталей. Установка спроектирована для непрерывной эксплуатации, все ее движущиеся детали изготовлены из прочной легированной стали с марганцевыми добавками. За дополнительную плату аппарат может быть оснащен защитными полиуретановыми накладками на рабочую поверхность барабана. Для разных типов загрязнений деталей конструкция установки позволяет использовать дробеструйные турбины мощностью от 7,5 до 37 кВт. Оптимально расположенные технологические дверцы позволяют быстро заменить износившиеся лопатки дробеметных турбин. В установке можно обрабатывать детали весом до 30 кг.
